    神力重物移运器使用说明
    当前所在位置: 首页 » 新闻 » 说明书 » 神力重物移运器使用说明

    打麻将牌:神力重物移运器使用说明

    打麻将技巧 www.ac014.com 浏览数量:150     作者:本站编辑     发布时间: 2018-04-10      来源:本站

    一. 主要结构和特点

    1.主要结构

    重物移运器的基本型式由滚移、回转、锁定三大部分组成(详见图1)。

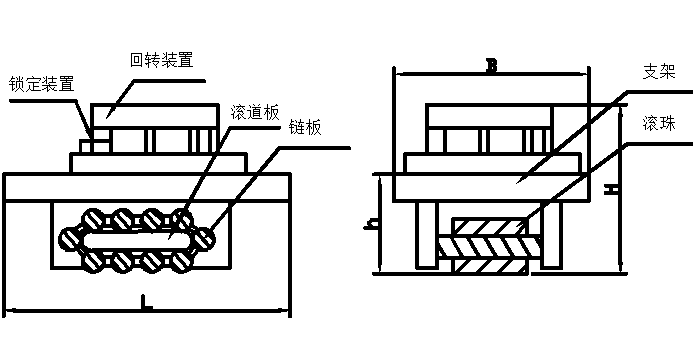

    1 重物移运器结构示意图

    滚移装置由滚道板、链板、轴、滚柱及支架组成。滚柱一边接触地面,一边接触滚道板。滚柱、滚道板是承重滚移的主要零件,一组滚柱由链板及轴联接组成滚柱链。其作用是:在移运重物时能保持滚柱从前至后,从上至下,连续自行移位,从而使重物能连续移运。重物移运时,滚柱仅在滚道板上作纯滚动,所需移动重物牵引力仅由滚柱与滚道板的摩擦力决定,由于滚柱与滚道板为钢对钢摩擦,所以摩擦系数极小,一般小于0.06,从而降低了移运牵引力。支架可以直接联接被移运重物,也可以与回转装置联接,并可以根据作业环境,制作成各种不同的形状。

    回转装置由转盖、底座、转轴、轴承等零件组成,转盖上设有螺孔,用以与被移运重物联接?;刈爸每芍苯佑糜诟谋浔灰圃酥匚锏姆轿换蛘咴诓桓谋湟圃酥匚锓较虻那疤嵯陆龈谋浔灰圃酥匚锏囊圃宋恢?。

    锁定装置由定位座、定位轴等零件组成,其主要作用是使回转装置在调整所需位置后紧锁固定在滚移装置上。

    2.主要技术参数(见表一)

    表一

    型号

    承载重量t

    L

    B

    H

    h

    H-h

    自重(kg)

    ZWY-5

    5

    250

    180


    85


    13

    ZWOS-5

    5

    250

    180

    138

    85

    53

    21

    ZWY-15

    15

    315

    220


    108


    22

    ZWOS-15

    15

    315

    220

    175

    108

    67

    36

    ZWY-30

    30

    440

    270


    140


    54

    ZWOS-30

    30

    440

    270

    250

    140

    110

    107

    ZWY-60

    60

    596

    320


    170


    104

    ZWOS-60

    60

    596

    320

    320

    170

    150

    214

    ZWY-100

    100

    630

    340


    180


    145

    ZWOS-100

    100

    630

    340

    335

    180

    155

    305

    ZWY-120

    120

    690

    340


    190


    160

    ZWOS-120

    120

    690

    340

    350

    190

    160

    330

    ZWY-200

    200

    750

    370


    220


    200

    ZWOS-200

    200

    750

    370

    415

    220

    195

    405

    ZWY-350

    350

    880

    420


    260


    330

    ZWOS-350

    350

    880

    420

    465

    260

    205

    590

    ZWY-400

    400

    980

    450


    265


    435

    ZWOS-400

    400

    980

    450

    485

    265

    220

    730

    注:外形尺寸L、B、H、h详见图1。

    .使用规则

    1.重物移运器的选择

    ①若被移运重物仅作直线移运,请选择直行型重物移运器(ZWY).

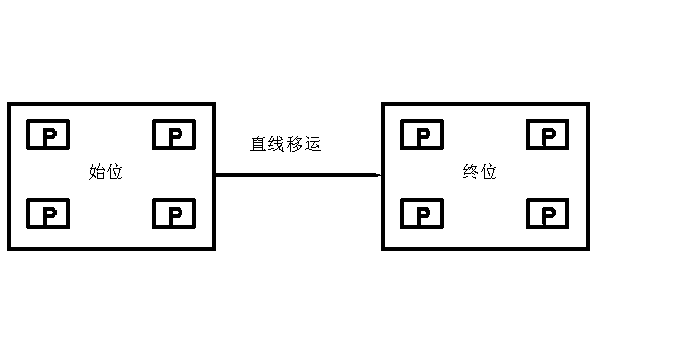

    2 直线移运

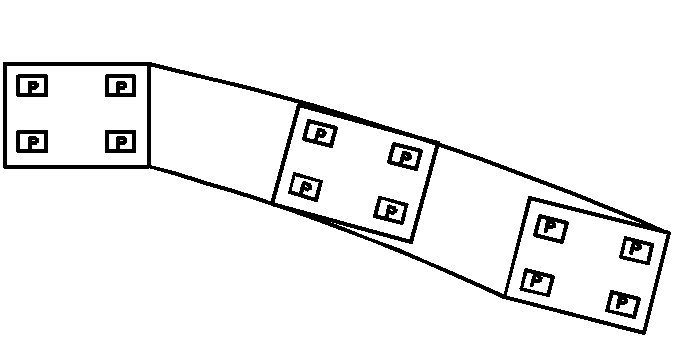

    ②若被移运重物方位改变,其移运方向作曲线变动,请选用回转型重物移运器(ZWOS)


    表二  连接孔参数表

    单只重物移运器承载能力

    5

    15

    30

    60

    120

    200

    ZWY型

    直径

    毫米

    Φ11

    Φ17

    Φ22

    Φ22

    Φ26

    Φ33

    板厚

    毫米

    14

    20

    20

    25

    30

    30

    数量

    4

    4

    4

    6

    6

    6

    ZWOS型

    直径

    毫米

    Φ11

    Φ17

    Φ22

    Φ22

    Φ26


    板厚

    毫米

    10

    15

    18

    25

    30


    数量

    4

    4

    4

    4

    4


    紧固螺栓



    M10

    M16

    M20

    M20

    M24




    三.维护、保养

    1.重物移运器使用前后必须作如下检查:

    1)各滚柱应完好无损,没有塑性变形、剥落、裂纹等不正常现象。

    2)各链板应完好无损,没有锈结、断裂现象。

    3)滚柱链能顺利滚转,即无过紧回转不畅现象,也无过松脱落现象。

    4)回转装置应能双向整圈转动,应无卡住、咬死现象,回转时不得有不正常的声音。

    5)各装置的联接螺栓必须拧紧。

    2.重物移运器每一阶段第一次启用前,应用汽油清洗干净,各运动部位涂上4号钙基润滑油脂。

    3.重物移运器每一阶段使用完,库存前应用汽油清洗干净,全件涂抹上4号钙基润滑油脂,然后用蜡纸封装以备再用。

    4.经常使用时,应每月一次向轴承部件注加4号钙基润滑油脂。
